你問(wèn)我答·Q群?jiǎn)栴}
一、蒸煮袋脫層
湖南岳陽(yáng)小陳：PET/AL/NY/RCPP四層結(jié)構(gòu)的鋁箔蒸煮袋，使用同樣的膠水，PET層脫層是怎么回事？PET沒(méi)有印刷，上膠量沒(méi)問(wèn)題，蒸煮溫度121℃，蒸煮時(shí)間30min。
廣東國(guó)望杜慶麗：膠水是符合蒸煮要求的嗎？主膠和固化劑配比是標(biāo)準(zhǔn)配比嗎？多加沒(méi)？湖南岳陽(yáng)小陳：都是正常的。
濟(jì)南永發(fā)小柯：PET達(dá)因多少？
廣東國(guó)望杜慶麗：以前也是按照這個(gè)工藝做的嗎？還是偶爾出現(xiàn)這個(gè)問(wèn)題？
湖南岳陽(yáng)小陳：工藝一直沒(méi)變，就這次出問(wèn)題。
國(guó)望崔正：PET原料沒(méi)有發(fā)生變化嗎？
湖南岳陽(yáng)小陳：PET一直沒(méi)變，所有材料都在同家購(gòu)進(jìn)，人、物、環(huán)境不用考慮。
廣東國(guó)望杜慶麗：您那邊最近是不是比較潮濕，雨水比較大？
湖南岳陽(yáng)小陳：就是在正常的情況下出現(xiàn)的。
杭州新光胡金輝：AL有問(wèn)題。
廣東國(guó)望杜慶麗：這一批單都這樣嗎？鋁箔換過(guò)嗎？
湖南岳陽(yáng)小陳：初步我們也認(rèn)為是純鋁的問(wèn)題，但測(cè)后發(fā)現(xiàn)不是純鋁的問(wèn)題，所有材料都沒(méi)有更換廠家。
杭州新光胡金輝：你們熟化時(shí)間是怎么安排的？沒(méi)有蒸煮前，剝離強(qiáng)度跟以前對(duì)比有什么變化？
湖南岳陽(yáng)小陳：沒(méi)有發(fā)生變化。而且我聽(tīng)質(zhì)檢部的說(shuō)用電飯煲水煮都會(huì)脫層，但是只有第一層脫，第二層沒(méi)有脫。
廣東國(guó)望杜慶麗：原料沒(méi)換過(guò)廠家，但是批次換過(guò)嗎？
湖南岳陽(yáng)小陳：在同樣的情況下，做四層的結(jié)構(gòu)，所有的條件和膠水都一樣，一層會(huì)脫，而其它層的不會(huì)脫。
湘-晶鑫-小張：PET是不是助劑析出了或電暈不達(dá)標(biāo)。膠水抗助劑的能力不同所以會(huì)呈現(xiàn)不同的結(jié)果。
湖南軟包鄒毓芝：外層PET層容易受水侵蝕，所以脫層。個(gè)人認(rèn)為，初步肯定是膠水質(zhì)量差異問(wèn)題，至于內(nèi)層不脫是因?yàn)閮?nèi)層塑塑復(fù)合強(qiáng)度質(zhì)量沒(méi)有問(wèn)題，形成比較強(qiáng)阻隔層，所以鋁箔內(nèi)層不受侵蝕，故內(nèi)層未脫層。鋁箔復(fù)合脫層一般是水侵蝕引起。曾經(jīng)有客戶用普通水煮膠做鋁塑復(fù)合，出了問(wèn)題邊沿脫層，我嘗試用膠水在邊沿涂一圈，再煮怎么也不脫了。
湘-晶鑫-小張：PET在生產(chǎn)過(guò)程中會(huì)添加胺類抗氧化劑，如助劑析出，會(huì)消耗掉一部分膠水的固化劑，兩種膠水假如抗助劑的能力不一樣，得到的復(fù)合剝離強(qiáng)度也會(huì)不一樣，呈現(xiàn)兩種結(jié)果，抗助劑能力強(qiáng)的，剝離強(qiáng)度好，抗助劑能力弱的，剝離強(qiáng)度差。
廣東國(guó)望杜慶麗：為什么里層的PA和鋁箔沒(méi)有出現(xiàn)問(wèn)題，是因?yàn)槔飳拥哪z水層被鋁箔層保護(hù)，受到水的侵蝕小，膠水的性能得以保持，而且PET?加工中也會(huì)有小張說(shuō)的助劑析出問(wèn)題。PET?如果使用回料過(guò)多的話，它降解的小分子可以催化膠水的降解，膠水性能就會(huì)變差。
湖南軟包鄒毓芝：我也是這個(gè)意思，懷疑該膠水復(fù)合鋁箔的性能，而內(nèi)層被阻隔保護(hù)。
湘-晶鑫-小張：建議更換膠水，或使用該膠水做試驗(yàn)，稍多加點(diǎn)固化劑。
廣東國(guó)望杜慶麗：多加些固化劑也會(huì)有些幫助。
湖南岳陽(yáng)小陳：謝謝大家！
二、自立吸嘴袋底封泄露
意艾斯蒂：材質(zhì)PET12/NY15/PE75，裝早餐豆?jié){，自立吸嘴袋底封泄露是什么原因？在袋底的位置，就在底燙封折角和邊封內(nèi)側(cè)。
???
SECURE PACKAGING付：PE性能好壞(拉伸強(qiáng)度、延伸率、擺錘沖擊強(qiáng)度)影響極大，其次是制袋弧型封尺寸與邊封的有機(jī)結(jié)合方面有影響，還要考慮膠水的硬度等因素。
銀騰包裝喻定昭：你插底的板劃破的吧？
意艾斯蒂：不是插板劃破的，燙袋子之后，在交叉點(diǎn)漏液。就在交叉點(diǎn)有。
上海貿(mào)易-潘：在PE內(nèi)層添加低密度茂金屬提高熱封層的延伸率，也可以降低熱封溫度，避免假封現(xiàn)象。
蕭山朝陽(yáng)彩印：交叉點(diǎn)有沒(méi)有交接好？三點(diǎn)要重合。
意艾斯蒂：磨具四個(gè)，要燙四次，有的燙三次。
程氏塑業(yè)包裝：什么原因都沒(méi)有，就是四層溫度不夠，不在燙幾次。你確定你的磨具沒(méi)問(wèn)題嗎？
蕭山朝陽(yáng)彩印：豆?jié){袋要破一般都是破在那個(gè)位置，自立刀電刀交接那里重合了沒(méi)?
程氏塑業(yè)包裝：漏液兩種原因，一是沒(méi)封住，二是有壓力把里面夾角撕開(kāi)了。
江門(mén)華龍陳根：也有可能是壓力過(guò)大把PE的熱封層給破壞了。這個(gè)袋子加起來(lái)也不薄，溫度過(guò)高或是壓力過(guò)大都會(huì)破壞PE的熱封層造成漏液，但是溫度或壓力不夠的話封不牢也會(huì)出現(xiàn)這種現(xiàn)象，所以用一些低溫的材料可能會(huì)有幫助。
三、脫層
蕭山朝陽(yáng)彩印：opp18/pvc130有油墨的地方不牢是怎么回事？是片膜，放在裝被子的袋子里的那種，家紡類的。很容易剝離。有油墨的地方剝離、沒(méi)油墨的地方不剝離，印刷在OPP上。
江蘇中達(dá)寧明：這是油墨的問(wèn)題，是用的OPP專用油墨嗎？
蕭山朝陽(yáng)彩印：前一批用的同樣的油墨，沒(méi)那么嚴(yán)重，不會(huì)一折就脫層。用洋紫荊GPC、樂(lè)通GP37這兩種油墨。
江蘇中達(dá)寧明：換OPP專用油墨試下，咨詢下油墨廠家，這個(gè)現(xiàn)象很普遍。
蕭山朝陽(yáng)彩印：現(xiàn)在在換油墨打樣。
軟包服務(wù)賈軍亮：估計(jì)是在PVC那邊。
蕭山朝陽(yáng)彩印：白墨轉(zhuǎn)移到pvc上，色墨沒(méi)有。
廣東復(fù)合蔣：要是在PVC這邊的話，那應(yīng)該就是油墨的問(wèn)題了。
軟包服務(wù)賈軍亮：大部分這種結(jié)構(gòu)都會(huì)讓油墨遷移到另一面的，PVC過(guò)厚是主要的問(wèn)題。油墨作為載體承受不了這么大的內(nèi)力，所以油墨的剝離強(qiáng)度就較低。建議換薄一點(diǎn)的PVC。
四、黑色字不清晰
和聯(lián)盛包裝材料：用凹版復(fù)合油墨來(lái)印刷BOPP光膜的時(shí)候，黑色印刷時(shí)，淺網(wǎng)的有些字會(huì)不清晰，應(yīng)該如何解決？
印刷復(fù)合于科：這是干版造成的，黑色墨加些慢干溶劑。或者加點(diǎn)新墨，加溶劑的話如果是酯溶墨加異丙醇。同時(shí)印刷速度不要太快。
和聯(lián)盛包裝材料：那會(huì)不會(huì)是油墨本身的問(wèn)題？
印刷復(fù)合于科：應(yīng)該不是油墨的問(wèn)題。
油墨工程-鄧：你這個(gè)問(wèn)題不是干版就是油墨流動(dòng)性不好，你機(jī)速多少？
和聯(lián)盛包裝材料：100m/min。
油墨工程-鄧：那干版的可能性比較大，加點(diǎn)丁酯。
印刷復(fù)合于科：丁脂最好不要加，加異丙醇。
和聯(lián)盛包裝材料：目前我們是加甲苯、乙酯、丁酮。
油墨工程-鄧：最直接的就是潛網(wǎng)轉(zhuǎn)移不好和堵版、臟版。
和聯(lián)盛包裝材料：我們印的時(shí)候，有一個(gè)地方是一塊小字，是淺網(wǎng)，每次印的時(shí)候后面那幾個(gè)字都是模糊的，都是同一個(gè)地方，版輥是沒(méi)有問(wèn)題的。
油墨工程-鄧：是新版嗎？
和聯(lián)盛包裝材料：是的。
油墨工程-鄧：這個(gè)部分的網(wǎng)點(diǎn)雕刻得太淺也有可能造成這種現(xiàn)象。
和聯(lián)盛包裝材料：版雕刻得是很均勻的。
油墨工程-鄧：新版一般問(wèn)題都比較多，用久了就沒(méi)有類似的問(wèn)題。
和聯(lián)盛包裝材料：也就是說(shuō)有版雕得太淺、油墨流動(dòng)性不夠好、干版等三種可能，對(duì)嗎？
油墨工程-鄧：對(duì)。
印刷黃川：還有可能是溶劑未配好，刮刀角度未調(diào)好。可以從這幾個(gè)方面逐一排除，找到解決辦法。
五、水膠堵網(wǎng)
夏荷膠業(yè)汪：請(qǐng)問(wèn)水膠堵網(wǎng)怎么回事？用在PET上，就是不上膠，不傳膠，涂布花。
廣東復(fù)合蔣：你們用的網(wǎng)輥是多少的啊？
恒邦印務(wù)小張：網(wǎng)輥多深?
夏荷膠業(yè)汪：一百五十線。
廣東復(fù)合蔣：你們是不是停機(jī)了很長(zhǎng)時(shí)間啊？
夏荷膠業(yè)汪：沒(méi)有停機(jī)，而且機(jī)器始終在轉(zhuǎn)。
廣東復(fù)合蔣：空轉(zhuǎn)時(shí)的機(jī)速是多少？
夏荷膠業(yè)汪：最慢速。現(xiàn)在老是堵網(wǎng)，一會(huì)兒就要擦機(jī)。一卷就要洗，很麻煩。
廣東復(fù)合蔣：是不是你們車間里的溫度太高了？
無(wú)錫包裝：多加點(diǎn)稀釋劑就好了，加自來(lái)水也可以，但需要過(guò)濾。
遼寧包裝-陳：機(jī)速慢時(shí)，可以加一點(diǎn)純凈水，就是喝的大桶的5%~10%，加多了容易貧膠，有的還會(huì)起泡沫。
夏荷膠業(yè)汪：加水會(huì)不會(huì)粘不住呀？
遼寧包裝-陳：5%的水，一般不會(huì)影響。他是水性紙塑復(fù)合，上膠量比塑塑大多了。你用的水膠含固量是多少？
夏荷膠業(yè)汪：55%吧。
遼寧包裝-陳：一般含固量不低于45% 膠液粘度變化不大，只要復(fù)合制品的亮度不變，粘接力變化不大。
六、水膠
尚億彩億：請(qǐng)問(wèn)有人使用水膠嗎? 為何會(huì)澀澀的？制袋子時(shí)會(huì)黏住，不易打開(kāi)。
李工：就是根據(jù)溶劑型膠的經(jīng)驗(yàn)，這是水分沒(méi)有揮發(fā)干凈。
遼寧包裝-陳：是PE底膜嗎？
尚億彩億：我們是復(fù)合KNY+ PE，我們公司算臺(tái)灣先用水膠的幾個(gè)企業(yè)之一，我想大陸這么大應(yīng)該有人用。
李工：彩藝，你現(xiàn)在用的是臺(tái)灣技術(shù)生產(chǎn)的水性膠嗎？
尚億彩億：跟1家叫旺友的企業(yè)買(mǎi)的。
遼寧包裝-陳：你用的水膠可能助劑太多了，對(duì)于PE類膜，容易滑爽性差。
尚億彩億：用一般的膠水不會(huì)澀，換水膠，袋子就打不開(kāi)。
藥包梁：水性膠確實(shí)會(huì)有一種黏黏的感覺(jué)，不是特別穩(wěn)定。
李工：水膠如果是丙烯酸體系的，熱封容易出問(wèn)題；聚氨酯體系的流平容易出問(wèn)題。但丙烯酸的這個(gè)問(wèn)題是材料決定的，解決不了的。真正最后能替代溶劑型膠的還是水性聚氨酯膠。
七、豆?jié){袋
重慶軟包裝：自動(dòng)灌裝的豆?jié){袋在灌裝前需要?dú)⒕唬?5℃灌裝。
SECURE PACKAGING付：灌裝前可以不考慮殺菌,灌裝后用巴氏殺菌即可。
重慶軟包裝：豆?jié){袋是自立帶嘴袋，巴氏殺菌后袋子會(huì)有些影響吧。對(duì)熱封強(qiáng)度來(lái)說(shuō)，可能漏袋的幾率就大了。這個(gè)產(chǎn)品對(duì)技術(shù)要求有些高，有沒(méi)有其他的殺菌方式呀？材質(zhì)是BOPA/PE,這個(gè)材質(zhì)用于水煮問(wèn)題不大，但我有點(diǎn)害怕嘴那個(gè)地方在水煮后會(huì)漏袋，因?yàn)檫@個(gè)產(chǎn)品主要是針對(duì)政府和學(xué)生，所以怕出問(wèn)題。熱灌裝應(yīng)該不會(huì)抽真空吧？
SECURE PACKAGING付：不必抽真空,材質(zhì)用PET(印刷)/PA/PE應(yīng)該不會(huì)出問(wèn)題。
重慶軟包裝：有的材質(zhì)是用PET/PE，我們?yōu)榱吮ＷC品質(zhì)所以才用的BOPA，您說(shuō)的這個(gè)材質(zhì)成本可能高了一點(diǎn)。這個(gè)袋子最容易漏的地方就是自立底部和熱封嘴的那個(gè)地方，稍微控制不好就會(huì)出問(wèn)題。
SECURE PACKAGING付：是的。
重慶軟包裝：用紅外線、臭氧、消毒水殺菌是否可行？
SECURE PACKAGING付：應(yīng)該不行。
重慶軟包裝：他們說(shuō)消毒水的殘留會(huì)蒸發(fā)掉，但我認(rèn)為很難完全蒸發(fā)掉，而且效率會(huì)很低。
金榜包裝：行內(nèi)很少用這種辦法。
重慶軟包裝：是食品廠家自己用，但我覺(jué)得不太可行！因?yàn)槭敲鎸?duì)政府和學(xué)生，所以他們比較小心，如是平常的話，我覺(jué)得袋子直接灌裝就可以了，因?yàn)楣嘌b的豆?jié){溫度有85℃，其實(shí)細(xì)菌應(yīng)該很少了。
金榜包裝：設(shè)計(jì)袋子時(shí)注意點(diǎn)就問(wèn)題不大，尤其是這種裝液體的。底做三層結(jié)構(gòu)，補(bǔ)底處加點(diǎn)壓，一般沒(méi)問(wèn)題的。
?八、水煮袋破損率
盤(pán)錦美佳塑料彩：水煮袋的破損率國(guó)家有標(biāo)準(zhǔn)嗎？
吳現(xiàn)超：蒸煮袋和液體自立袋，破損率一般是不超過(guò)千分之三，水煮袋的行業(yè)標(biāo)準(zhǔn)沒(méi)有聽(tīng)說(shuō)過(guò)。
盤(pán)錦美佳塑料彩：抽真空呢？
吳現(xiàn)超：每個(gè)客戶要求不同，這個(gè)要看客戶的要求。
寶應(yīng)助成：出口的如果有千分之一客戶就要投訴了，內(nèi)銷的有千分之五應(yīng)該是可以商量的。
九、印刷尾道
某軟包：印表印產(chǎn)品大專色，一直出小尾道，粘度高低都有，筷子劃過(guò)，一會(huì)還有，是機(jī)速慢的原因，還是油墨顆粒粗，還是其他原因？珠光opp，表印墨。
深圳-包裝膠袋：把油墨過(guò)濾一下試試。
銀騰包裝喻定昭：油墨有雜質(zhì)吧，過(guò)濾一下試試看。
上洋包裝-齊：油墨里適當(dāng)稍加點(diǎn)水試一試。
銀騰包裝喻定昭：加水這種方法很少用，但用這種方法的都是高手。我聽(tīng)說(shuō)是20KG油墨里面最多加1.5KG水，我沒(méi)有驗(yàn)證過(guò)，你試過(guò)嗎？
上洋包裝-齊：普通油墨印PET、OPP油墨出油墨線，在生產(chǎn)中少加一點(diǎn)水，很多時(shí)候可以解決的。但不可以加多，加多了不行。我是在中山天彩看到的，但效果真不錯(cuò)，你可以小試一下。
某軟包：表印能加水嗎？
銀騰包裝喻定昭：我剛問(wèn)了一下技工，油墨加水的作用是消除油墨的靜電和增加版與刮刀的滑度。
廣州易盈彩印：看看有沒(méi)有規(guī)律性,有規(guī)律的話可能是刀;沒(méi)有規(guī)律的話是靜電,是不是按刀擺動(dòng)的路線出現(xiàn)?先看有沒(méi)有規(guī)律,再考慮油墨和其他原因。刀是擺動(dòng)的,來(lái)回距離一樣就是規(guī)律, 如果是版的話就是固定不變的。如果沒(méi)有規(guī)律拖拉的話，可以在油墨里加抗靜電液防拖尾。
煙臺(tái)軟包裝-吳：應(yīng)該是油墨顆粒過(guò)大產(chǎn)生的，你再看看刮刀是否有塞刀現(xiàn)象，靜電會(huì)引起毛刺的,而不是刀絲。車間濕度是多少？
珠海瑞龍水墨：應(yīng)該是油墨的細(xì)度不夠引起的。
吳現(xiàn)超：這種問(wèn)題一般是印版和油墨方面的問(wèn)題。油墨：控制舊墨使用比例，油墨過(guò)濾；控制環(huán)境的灰塵。印版：在鍍銅時(shí)，要求制版廠研磨一次；使用時(shí)，如出現(xiàn)問(wèn)題，把印版打磨一下。
四川天衣-李：版輥打磨一下，刮刀角度小一點(diǎn)看看。
煙臺(tái)軟包裝-吳：先將版輥進(jìn)行拋光。
吳現(xiàn)超：鍍鉻前，版輥拋光，效果最好。
十、熟化
北京國(guó)瑞和包裝：復(fù)合低溫CPP產(chǎn)品時(shí)，熟化溫度和時(shí)間各為多少比較合適？現(xiàn)在制袋時(shí)，料走不動(dòng)，并且我們的產(chǎn)品熟化完后發(fā)澀。
浙江鄒文華：熟化溫度45℃，時(shí)間24h，你的問(wèn)題應(yīng)該是與復(fù)合收卷太緊有關(guān)系。
諾威科無(wú)溶劑孫：低溫?zé)岱獾腸pp熟化溫度要低一點(diǎn)。
潮安彩印：復(fù)合溫度40℃，熟化溫度45℃，而熟化時(shí)間視膠水特性和溶劑殘留情況來(lái)確定。
諾威科無(wú)溶劑孫：已經(jīng)發(fā)澀了似乎就比較難弄了，或者考慮將cpp里面降低熱封溫度的原料換掉。
粵馬—黃思堯：最好常溫熟化。
潮安彩印：如果透明度要求不高，可用分切機(jī)倒卷，噴粉。
諾威科無(wú)溶劑孫：噴粉就怕熱封效果變差。
浙江鄒文華：看裝什么東西了。不是食品的話可以噴點(diǎn)粉。
江蘇中瑪-李：倒卷，然后放置一段時(shí)間就能改善。
北京國(guó)瑞和包裝：熟化完成后需要放置多長(zhǎng)時(shí)間才能制袋？
潮安彩印：完全冷卻后才能制袋，如果急的話，可以用冷風(fēng)吹。
江蘇中瑪-李：正常產(chǎn)品熟化后，出庫(kù)后24h就可以制袋。
湖南軟包鄒毓芝：還可以考慮在空調(diào)房里用冷風(fēng)吹一天，助劑會(huì)往外析出，應(yīng)該會(huì)好。
十一、卷邊
阿國(guó)-伊犁金邊塑業(yè)：請(qǐng)問(wèn)包裝袋高溫蒸煮后出現(xiàn)卷邊是什么原因，結(jié)構(gòu)是PA/CPP，蒸煮溫度：125℃，用的材料和膠水等都是蒸煮的。
廣州升達(dá)彩印：復(fù)合有問(wèn)題，熟化溫度太高也會(huì)這樣的。
京津冀膠水-陸：像不像膜收縮啊？收縮不同步造成卷邊。你上膠量多少？
阿國(guó)-伊犁金邊塑業(yè)：是不是跟用的膜有關(guān)系呢？
群英包裝-洪：對(duì)，雙向拉伸就不會(huì)。
阿國(guó)-伊犁金邊塑業(yè)：我用的是雙向拉伸的PA。
上海葉心：相互貼合的基材拉力不一致，薄膜向著受力大的基材一方卷曲，應(yīng)該調(diào)節(jié)輥速和張力。
群英包裝-洪：復(fù)合張力沒(méi)調(diào)好也會(huì)出現(xiàn)這種情況。
杭州新光胡金輝：熟化時(shí)間不夠也會(huì)出現(xiàn)這樣的情況。
廣東國(guó)望呂銘華：這種情況一般是由于外層NY與內(nèi)層CPP熱收縮差異造成的，因?yàn)閺?fù)合下機(jī)、熟化后、蒸煮時(shí)、蒸煮冷卻后薄膜的卷曲情況是在發(fā)生變化的，所以我們需要從后往前去推，調(diào)整好NY與CPP的張力。
阿國(guó)-伊犁金邊塑業(yè)：袋子做出來(lái)的時(shí)候是平整的，是蒸煮之后才出現(xiàn)卷的。
廣東國(guó)望呂銘華：這種情況袋子做出來(lái)應(yīng)內(nèi)卷才好。或者你更換其中之一的原材料，使用前做原材料的熱收縮測(cè)試。
杭州新光胡金輝：阿國(guó)，是不是每批都這樣啊？還是第一次做？是整批的，還是部分這樣？
阿國(guó)-伊犁金邊塑業(yè)：整批的，第一次做。有做過(guò)“鄉(xiāng)巴佬雞蛋”，用PA都是一樣的，37元/KG，不會(huì)卷，就是CPP用的不一樣。做“鄉(xiāng)巴佬雞蛋、雞翅”的時(shí)候袋子小，只有一點(diǎn)點(diǎn)卷。
杭州新光胡金輝：把膜換成同步的吧。同時(shí)你們的復(fù)合機(jī)張力應(yīng)該是沒(méi)有控制好。
銀騰喻總：如果是復(fù)合張力問(wèn)題，制袋的時(shí)候就會(huì)卷；如果PA有問(wèn)題，應(yīng)該會(huì)有翹角問(wèn)題。所以這個(gè)問(wèn)題產(chǎn)生的原因最可能就是兩種膜熱收縮比不同造成的，但也不排除別的原因。最好一個(gè)一個(gè)分析一下吧，不是人，就是設(shè)備，不是設(shè)備就是材料，都排除了就是環(huán)境了。
十二、易撕線
原料采購(gòu)：有誰(shuí)知道雀巢咖啡包裝的材質(zhì)？為什么沒(méi)有撕口，但是那么容易撕開(kāi)，是易撕膜還是玻璃紙？
廣州大發(fā)包裝制品有限公司：易撕膜。
上海葉心：橫向易撕。
金榜包裝：可以打易撕線。
SECURE?PACKAGING付：激光打易撕線。
金榜包裝：易撕線就是膜沒(méi)有撕口，表面用激光打穿一層，能看出一點(diǎn)點(diǎn)，可以在機(jī)上打。
原料采購(gòu)：可是它是復(fù)合好幾層的啊。
金榜包裝：調(diào)節(jié)激光強(qiáng)度只打一層或兩層。像立頓的都是打易撕線的。
南平彩印-楊洋：打穿了，不透氣嗎？
金榜包裝：不影響透氣透氧性能。只打面層，又不打阻隔層。
南京包裝劉曉勇：那樣好撕?jiǎn)幔?/p>
金榜包裝：好撕，撕線也平整。
南京包裝劉曉勇：我有一款產(chǎn)品現(xiàn)在就是撕裂性能不好，高密PE袋子。要袋子比較挺，8絲。
金榜包裝：客戶就要求易撕啊？???
南京包裝劉曉勇：易撕，還要比較挺。
金榜包裝：打這種線應(yīng)該可以做到，不影響產(chǎn)品性能。
南京包裝劉曉勇：不過(guò)聽(tīng)說(shuō)打易撕線的成本會(huì)比較高啊。
金榜包裝：可能就是初期投入有點(diǎn)大，如果有多款這種產(chǎn)品還是可以上的。一臺(tái)設(shè)備大概十多萬(wàn)。之前我們做過(guò)一款H型袋也是加易撕線的。
十三、漲包還是破包
某軟包：PET光膜/鋁箔/防酸PT，厚度10絲，用蒸煮油墨，蒸煮鋁箔膠水。100℃水煮后兩邊的封焊刀邊炸開(kāi)。請(qǐng)問(wèn)有什么方法解決？
上海軟包：你要知道漲包的本質(zhì)是什么，其實(shí)跟包材沒(méi)有多大關(guān)系的。一般很容易把漲包跟熱封強(qiáng)度不好混合。漲包說(shuō)白了就是里面的空氣沒(méi)有排足，在高溫蒸煮時(shí)膨脹沖破熱封邊。
續(xù)三軍：漲包的原因一是抽真空沒(méi)有抽好，二是殺菌沒(méi)有徹底。
某軟包：是在煮的時(shí)候漲包，會(huì)不會(huì)是包內(nèi)的物料及水過(guò)多，空間不夠所至？
武漢環(huán)泰包裝-F：裝小半袋大米，抽真空后再煮，再觀察。
續(xù)三軍：煮的時(shí)候漲包，是抽真空沒(méi)有抽好，留有空氣。袋內(nèi)空氣在蒸煮時(shí)受熱，體積倍增所以漲袋，導(dǎo)致破裂。
武漢環(huán)泰包裝-F：對(duì)，應(yīng)該是真空沒(méi)抽好。
鴻新彩印-小周：水煮你有加反壓?jiǎn)幔?/p>
廣州標(biāo)際-小石：一定要用反壓蒸煮鍋來(lái)做實(shí)驗(yàn)，不管抽沒(méi)抽真空。
鴻新彩印-小周：對(duì)，如果有加反壓，再漲包就是袋子的質(zhì)量問(wèn)題了。還有就是復(fù)純鋁的，膠水的耐水性很重要。
某軟包：是三層同時(shí)漲開(kāi)。
鴻新彩印-小周：膠水一定要完全熟化，你可以把水、空氣排干凈了再煮一下試試。
上海軟包：凡是可能有水、空氣殘留的就會(huì)引起漲包。
鴻新彩印-小周：關(guān)鍵要分清楚是因?yàn)闈q包引起的邊炸開(kāi)，還是袋子問(wèn)題引起，這樣就好解決了。漲包引起的，就從抽真空反壓方面解決，袋子問(wèn)題就從生產(chǎn)工藝方面解決。
江蘇中瑪-李：煮的時(shí)候蒸汽大，會(huì)出現(xiàn)從內(nèi)層之間頂破，或從根部斷裂頂破，第一種是熱封不好，第二種是熱封過(guò)了或熱封層材質(zhì)不好。當(dāng)然還有測(cè)試條件的因素。
上海軟包：這個(gè)也很好分別的，你去拿漲包的袋子和破袋的袋子比較，看看熱封口損壞的狀況，一對(duì)比就知道了。鴻新小周說(shuō)得很對(duì)，很多廠家會(huì)把漲包跟破袋搞混，然后沒(méi)有方向去解決問(wèn)題。
鴻新彩印-小周：合格的蒸煮袋子，在高溫蒸煮時(shí)由于高溫，漲包的強(qiáng)度超過(guò)材料的極限就會(huì)爆，所以一定要分清是漲包還是破包。
銀騰包裝喻定昭：對(duì)，一定要分清。按所說(shuō)的情況，我覺(jué)得像是破包，而不是漲包。所以要從解決破包的方向去解決這個(gè)問(wèn)題。破包主要是制袋要選擇合適的加工溫度、壓力和熱封時(shí)間，這個(gè)要企業(yè)根據(jù)自己的生產(chǎn)條件和環(huán)境，慢慢調(diào)整到合適的數(shù)據(jù)。
十四、離層
日山紅印刷包裝：請(qǐng)問(wèn)邊上封口處離層是什么問(wèn)題？
湘-晶鑫-小張：怎么只有白色的地方離層啊？下面的綠色怎樣？
日山紅印刷包裝：都有。
醇溶通用油墨：封口處離層是油墨干躁不徹底，遇高溫溶劑脫離造成，最好常溫放置一斷時(shí)間再制袋。越固化越明顯。
日山紅印刷包裝：但是它只有一邊離層，做袋子出來(lái)后封邊處有小裂縫，用指甲一扳就脫掉了。一般就在易撕口往下點(diǎn)就有，結(jié)構(gòu)是OPP／CPP鍍鋁PE 。
湘-晶鑫-小張：中間是VMPET吧？
銀騰包裝喻定昭：你膠水干了沒(méi)有，你使用的膠水耐溫怎么樣，上膠量多少？
湘-晶鑫-小張：假如有鍍鋁膜轉(zhuǎn)移的話，出現(xiàn)這個(gè)現(xiàn)象是很正常的。
銀騰包裝喻定昭：
鍍鋁沒(méi)有轉(zhuǎn)移。
日山紅印刷包裝：熟化時(shí)間夠的，網(wǎng)紋輥120 。
湘-晶鑫-小張：復(fù)合膜剝離強(qiáng)度多少？

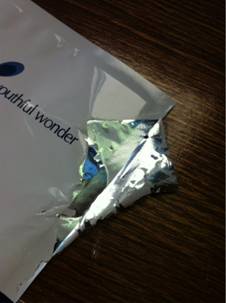

日山紅印刷包裝：最明顯就這樣：
湘-晶鑫-小張：鍍鋁膜轉(zhuǎn)移了呀。就是鍍鋁膜轉(zhuǎn)移的問(wèn)題引起的。剝離力不達(dá)標(biāo)，應(yīng)該在0.5N/15mm以下。
十五、電暈
廣州大發(fā)包裝制品有限公司：我的OPP亮光膜，電暈筆一滑水就散開(kāi),是OPP本來(lái)有這樣的性質(zhì)，還是電暈不夠？
四川天衣-李：你用的是多少達(dá)因的？
廣州大發(fā)包裝制品有限公司：38達(dá)因。
四川天衣-李：兩面都不行嗎？
廣州大發(fā)包裝制品有限公司：只有這樣的效果：
四川天衣-李：是散開(kāi)還是收縮啊？
廣州大發(fā)包裝制品有限公司：散開(kāi)。
四川天衣-李：散開(kāi)是正常的。
廣州大發(fā)包裝制品有限公司：但是散得太明顯了。
藥包梁：應(yīng)該是電暈筆問(wèn)題。散開(kāi)狀應(yīng)該是小珠狀，用電暈水試試。
廣州大發(fā)包裝制品有限公司：謝謝，等下去測(cè)試，用50以上的肯定不行吧？
藥包梁：不行，一般電暈不夠會(huì)直接收縮，你這種不像。
廣州大發(fā)包裝制品有限公司：謝謝，我這就去測(cè)試，但是OPP是不是1.9c 本來(lái)就收縮得快點(diǎn)？
藥包梁：比較起來(lái)是不明顯的。
廣州大發(fā)包裝制品有限公司：知道了，謝謝！
十六、起皺
某軟包：OPP//鋁箔//PE，鋁箔制袋的時(shí)候封刀邊上總是有點(diǎn)象波浪一樣的皺是怎么回事，怎么解決這皺？是橫著出袋的，老是封刀印邊上有皺，封刀里面沒(méi)有。還沒(méi)裝東西，剛做好的袋子。材料拉得很緊了，用的是常溫自來(lái)水一次性過(guò)的。但冬天它也皺，謝謝。
中國(guó)印刷：溫度高了，PE熱封點(diǎn)高，建議換用低溫材料。
臨沂邦誠(chéng)包裝：你這種情況有很多方面的原因：張力有點(diǎn)大了，復(fù)合張力大了。
煙臺(tái)軟包裝-吳：外層試著用PET實(shí)驗(yàn)一下，應(yīng)該會(huì)改變的。
某軟包：那樣容易脫層吧？
煙臺(tái)軟包裝-吳：不會(huì)脫層呀，我家一直做呢，PET剛性好，不容易回縮。
某軟包：用PET的話是不是還得用PET專用油墨和膠水啊？
煙臺(tái)軟包裝-吳：是的。
十七、平整度
成都永昌泰： BOPP38/CPP40復(fù)合后自檢很平整，制袋邊封15mm，頭封45mm，橫出。袋子制出來(lái)平整度差，頭封部位呈S型。是什么原因？
金榜包裝：主要考慮兩點(diǎn)：1、你的CPP是不是啟封溫度比較高，需要較高的熱封溫度，溫度過(guò)高導(dǎo)致袋子受溫變形。2、制袋機(jī)冷卻系統(tǒng)是否不良，冷卻達(dá)不到要求，袋子不能及時(shí)降溫，袋子整體不平整，卷曲。
諾威科無(wú)溶劑孫：CPP里面加了什么增韌的原料？
成都永昌泰：CPP里面加了（1520）。
濟(jì)南永發(fā)小柯：寬封的 又是OPP/CPP結(jié)構(gòu)，要平整的話，燙刀可多用幾把，降低燙刀溫度，買(mǎi)低溫CPP。如果制袋機(jī)主電機(jī)是伺服的，能更好解決此問(wèn)題。
成都永昌泰：CPP是低溫的，沒(méi)有超過(guò)114℃。
濟(jì)南永發(fā)小柯：那就只有從制袋機(jī)上解決問(wèn)題了。
成都永昌泰：流延的，CPP里面配方對(duì)袋子平整有什么關(guān)系嗎？我們把溫度已降到最低了，壓力已調(diào)了，但冷卻不是太好。
溫州金田集團(tuán)：低溫的一般都在115~120℃，可以用超低溫的。
成都永昌泰：我們用的是113~117℃的，超過(guò)的我們沒(méi)有用。你們超低溫是多少度？
溫州金田集團(tuán)：105~110℃。
金杭包裝張：張力調(diào)整下，放卷張力和中間、前面膠輥的壓力都調(diào)整下。是三牽引的還是二牽引的制袋機(jī)？
成都永昌泰：是二牽引的。
金杭包裝張：后面拖料系統(tǒng)是自動(dòng)的，還是手動(dòng)的？
成都永昌泰：自動(dòng)的，機(jī)器是（友盛的）。
金杭包裝張：袋的剝離強(qiáng)度如何？
成都永昌泰：沒(méi)問(wèn)題。
金杭包裝張：那可能是操作方面的原因。冷卻水加大流量，張力補(bǔ)償?shù)膲毫φ{(diào)整下，也就是袋子出來(lái)，不要拉得太緊。
某軟包：低溫性能不夠，引起OPP收縮了。最好是換OPP的增韌原料，你們的制袋溫度太高了。
成都永昌泰：一般用什么增韌原料比較好？
某軟包：使用低溫的茂金屬就可以了。
十八、起皺
尚億彩億：請(qǐng)教貼合成品接近紙管處，成品都會(huì)呈現(xiàn)皺摺，約200M，貼合時(shí)本來(lái)用3英寸紙管收料，換6英寸紙管收料還是會(huì)有皺褶，只是比較少，貼合張力放松，但分條、張力會(huì)跑更高，導(dǎo)致更緊，會(huì)縮管，請(qǐng)問(wèn)如何克服?
軟包管理銷售唐：調(diào)整錐度、張力。你分切設(shè)備的張力系統(tǒng)有沒(méi)有問(wèn)題？
尚億彩億：沒(méi)有。
程氏塑業(yè)包裝：應(yīng)該是復(fù)合張力和熟化室溫度造成的。
尚億彩億：有什么辦法能克服?
軟包管理銷售唐：復(fù)合產(chǎn)品如果有皺或張力較大時(shí)會(huì)卷曲。復(fù)合收卷的錐度要調(diào)整，在切膜的時(shí)候張力要大，然后走平后張力要放小。另外一個(gè)是錐度的控制要合格。用6英寸紙管收卷會(huì)好很多。選擇質(zhì)量好一點(diǎn)的紙管，紙管材質(zhì)受壓也是一個(gè)方面。
廈門(mén)晉元?jiǎng)⑤x：收卷張力初始太小，加大張力，內(nèi)緊外松。
雙匯高阻隔膜：底皺主要是在復(fù)合的時(shí)候，一旦形成，分切的時(shí)候很難改進(jìn)。還是要在復(fù)合的時(shí)候改進(jìn)。
廣州帕克劉昌文：類似這種復(fù)合卷底皺應(yīng)該是現(xiàn)在普遍存在的問(wèn)題之一。主要原因是復(fù)合收卷張力的設(shè)置不合理。再有就和PE膜的收縮率有關(guān)系。從張力角度解決，主要是要用可調(diào)節(jié)的多段錐度張力來(lái)收卷。應(yīng)該有很好的效果。剛開(kāi)始的張力要大，到收卷直徑150~200mm的時(shí)候開(kāi)始做張力衰減。具體衰減的大小要根據(jù)不同材料可任意調(diào)節(jié)和設(shè)定。最好多段設(shè)定，不要一條斜線跑到底。做這個(gè)工作要仔細(xì)做好記錄，隨時(shí)調(diào)整。最終找到一條適合的收卷張力曲線。這次做好后把收卷張力曲線保存，下次再做同樣材料直接調(diào)用就可以了。
尚億彩億：多謝。
十九：噴碼吸潮
雄州康西寧：我們是四川企業(yè)，尼龍PE，水煮袋，袋子噴碼吸潮，粘在一塊了，到夏天出現(xiàn)這種情況，請(qǐng)問(wèn)怎么解決啊？謝謝。
東莞盈彩包裝馬：流程是怎樣的？噴碼在哪個(gè)工序上，間隔時(shí)間？
雄州康西寧：我們制成袋后送客戶倉(cāng)庫(kù)，噴碼是客戶自己噴生產(chǎn)日期的，客戶使用的日期離袋子出廠就幾天時(shí)間，時(shí)間越久越不好噴。
煙臺(tái)軟包裝：材料結(jié)構(gòu)？外層是PET還是PA的？噴碼一般沒(méi)問(wèn)題呀，只有打碼機(jī)才會(huì)因?yàn)橛湍男吞?hào)不好打，冷凍產(chǎn)品的打碼油墨我們客戶一般都是選用日本的。
雙匯高阻隔膜 ：食品工廠的生產(chǎn)車間怎樣？如果環(huán)境水汽很大，那沒(méi)有很好的辦法。最好是3層的袋子就不會(huì)有問(wèn)題。開(kāi)始成本高一點(diǎn)點(diǎn)，可以使用其他的PA薄膜試試。薄膜表面滑爽性能不同的，有的薄膜好一些的，倉(cāng)庫(kù)的環(huán)境改善一下，袋子使用和噴碼的時(shí)間安排得合理一點(diǎn)，幾個(gè)小時(shí)馬上使用，或者最簡(jiǎn)單的辦法是換PA薄膜。PA薄膜分為復(fù)合級(jí)別 和印刷級(jí)別，薄膜的吸水率是不同的，但主要還是滑爽劑的問(wèn)題。PA 薄膜會(huì)吸一點(diǎn)點(diǎn)水，但是薄膜滑爽性能好的話是不會(huì)影響，不會(huì)粘連的。
二十、抗靜電
上洋包裝-齊： PET/AL/PE要求抗靜電。內(nèi)容物裝的粉，比較細(xì)。PE是北京永生的。但就是抗靜電效果不好。實(shí)驗(yàn)PE效果還可以。想請(qǐng)教問(wèn)題可能出在哪？
福建凱達(dá)°葬：PE。
金港包裝斯佳：PE。
上洋包裝-齊：和復(fù)合有沒(méi)有關(guān)系呢？
中南包裝小勇：PE是否是抗靜電的膜？
天龍包裝：和PE 有較大的關(guān)系，但和復(fù)合也有一定的關(guān)系。其中一個(gè)就和上膠量有較大的關(guān)系，膠粘劑要和PE中的滑爽劑有反應(yīng)，當(dāng)然就和抗靜電劑也反應(yīng)了。滑爽劑反應(yīng)了，就開(kāi)口不好；抗靜電劑反應(yīng)了，就抗靜電效果不好。反過(guò)來(lái)，滑爽劑太多的話會(huì)影響復(fù)合牢度。我以前的做法是用多層共擠的膜，復(fù)合面少一些助劑，中間層可多加一點(diǎn)助劑，用來(lái)裝豆奶粉，這種產(chǎn)品要求抗靜電效果很好，不然的話，封口處粘臟，沒(méi)有辦法封口，就是單用茂金屬PE，效果也沒(méi)能完全解決好。
（注：以上是群里技術(shù)討論的一些問(wèn)題，讀者朋友如有不同意見(jiàn)，歡迎繼續(xù)討論，也歡迎加入我們的軟包裝技術(shù)交流QQ群（I群、II、總?cè)阂褲M，請(qǐng)加III群：119411638或IV群：116162302）
